三次元旋振篩篩機結構圖示分析

作者新鄉天太振動機械來源 www.bb8928.cn 瀏覽發布時間 2016/08/27

三次元旋振篩篩機結構圖示分析：
    新鄉天太振動篩技術工程師以滿足顧客需求為準繩，對旋振篩多次技術改進，性能更加優越；適用于各種物料的篩分，不管干的、濕的、精細的、粗糙的、重的、輕的、0～400目都可以分選，液體的、漿狀的、0～600目都可以過濾；更有出色的篩網清理裝置，把堵網幾率降至最低；過網效率、處理精度得以有效提升。

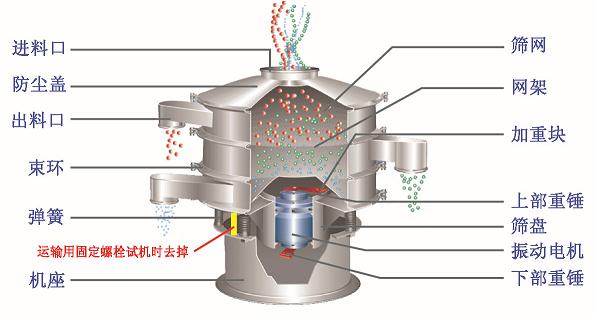

三次元旋振篩篩機結構圖示分析
    1 篩蓋（防塵蓋）：由進料口及錐帽焊接而成，其下端錐帽邊上裝有V型密封圈，旋振篩篩蓋和篩框用鎖緊帶鎖緊；
    2 篩框：旋振篩篩框由鋼板（鋼板、不銹鋼板）卷圓后焊接而成。篩框上下端均有一承接圈，下端的內部有一法蘭圈，用于固定篩網、壓網圈、膠球托板、膠球托板上有兩道凸起鋼板圓圈。將托板分割成內中外三層，托板上鉆有小孔，在篩網與膠球托板之間裝有橡膠球，在振動過程中，橡膠球擊打篩網，防止篩網堵塞。壓網圈、篩網、膠球托板和漏斗用螺栓、螺母和墊圈與篩框法蘭緊固。
    3 振動源：旋振篩振動源有振動電機或者普通電機帶動激振器。振動電機/激振器固定大盤和底座用減震彈簧連接；
    4 隔振彈簧：隔振彈簧由上下彈簧定位圈和彈簧組成，沿著大盤圓周一圈安裝有：12-20個隔振彈簧。
    5 底座（底座）：旋振篩底座是用鋼板卷制的，兩邊各有一個法蘭，其上部安裝隔振彈簧的下定位圈，下部制作有地腳螺栓固定孔，其底座筒壁開有一檢修門，以便于調整振動電機上下重錘的空間夾角等。
